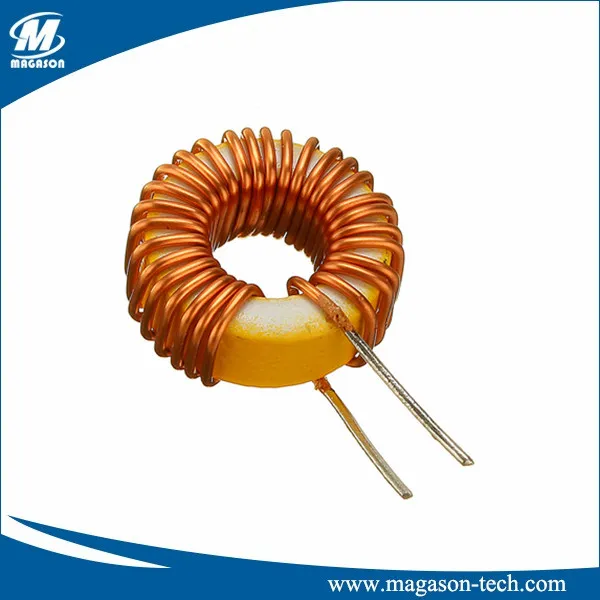

Toroido šerdies induktorius pavadintas pagal jų toro formą, tai reiškia, kad jie turi spurgos formą. Šie induktoriai turi toroido formos magnetinę šerdį su specifine apvijos laidu, kuri naudojama blokuoti arba užblokuoti aukštesnio dažnio kintamąją srovę (kintamąją srovę) ir tokiu būdu leisti DC (nuolatinei srovei) tekėti elektroninėje grandinėje. Induktoriaus (droselio) pavadinimas nėra ribojamas kiekvienu atveju. Jis naudojamas, kai induktorius naudojamas aukštesniems dažniams blokuoti arba atjungti. Kitu atveju jis tiesiog traktuojamas kaip induktorius, kai naudojamas sureguliuotose grandinėse arba elektroniniuose filtruose.
Viena iš mūsų specialybių yra Toroid Core Inductor. Jis naudojamas programoms, apimančioms srovės jutimo transformatorius, bendrojo režimo induktorius, perjungimo reguliatoriaus induktorius, įvesties filtro induktorius ir kt. Šie toroido šerdies induktoriai suteikia puikią vertę. Paprastai jie yra mažesnio dydžio ir kainuoja pigiau nei kiti induktoriai, tačiau jie jokiu būdu nepraranda kokybės.
Funkcija
Naudinga įvairiose maitinimo keitiklių ir linijos filtrų srityse.
Toroidinis paskirstytas tarpas sumažina magnetinio srauto nutekėjimą.
Didelė soties srovė.
Toroidiniai galios induktoriai su didele srovės galia
Idealiai tinka DC/DC keitikliui, EMI filtrų programoms
Maža radiacija
Mažas branduolio nuostolis
Pridėkite -V vertikaliam tvirtinimui, -H horizontaliam tvirtinimui po dalies numerio
Medžiaga
1.Kobalto lydinys
2. Geležies miltelių šerdis
3.Sendust Core
4.Ferito šerdis
5. Nikelio lydiniai
6.Amorfinis
7.Varomas lygintuvas
8.Silicio geležis
Parinktys
- Pakuotė: biriai yra standartinė
- Montavimas: (V)vertikalus ir (H)horizontalus yra standartinis
- Induktyvumas: galimos pasirenkamos vertės
| Katalogo NR. | Tipas | Induktyvumas | Matmenys (mm) | Darbo dažnis | |||
| MAKS | MAKS | MAKS | ±0.5 | ||||
| A | B | C | D | ||||
| MGS-1 | T16-26,52 | 1.0-10.0uH | 6 | 3.5 | 6 | 2.5 | 10.0-100.0KHz |
| MGS-2 | T20-26,52 | 1.0-10.0uH | 7 | 4 | 7 | 3 | 10.0-100.0KHz |
| MGS-3 | T25-26,52 | 1.0-15.0uH | 8.5 | 4.5 | 8.5 | 3.5 | 10.0-100.0KHz |
| MGS-4 | T26-26,52 | 1.0-25.0uH | 8.5 | 7 | 8.5 | 6 | 10.0-100.0KHz |
| MGS-5 | T30-26,52 | 2.0-30.0uH | 10 | 5.5 | 10 | 4.5 | 10.0-100.0KHz |
| MGS-6 | T37-26,52 | 2.0-35.0uH | 12 | 5.5 | 12 | 4.5 | 10.0-100.0KHz |
Gaminame ir tiekiame nestandartinius ir standartinius toroidinius induktorius, atitinkančius ir viršijančius specifikacijas. Taip pat visiškai išbandome visus mūsų pagal užsakymą pagamintus toroidinius šerdies induktorius, kad galėtumėte būti tikri, kad dirbdami su konkrečia įranga gausite aukščiausią kokybės lygį.
