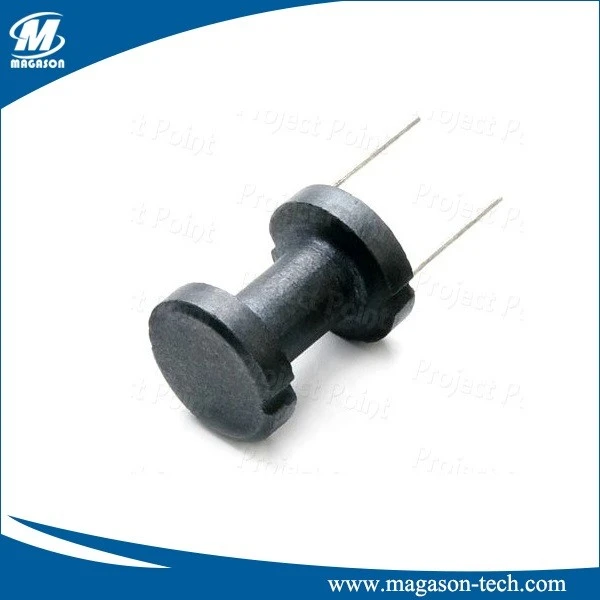

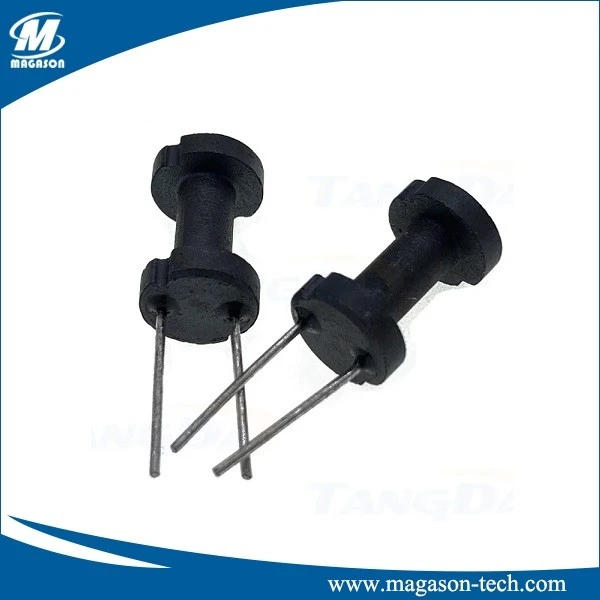

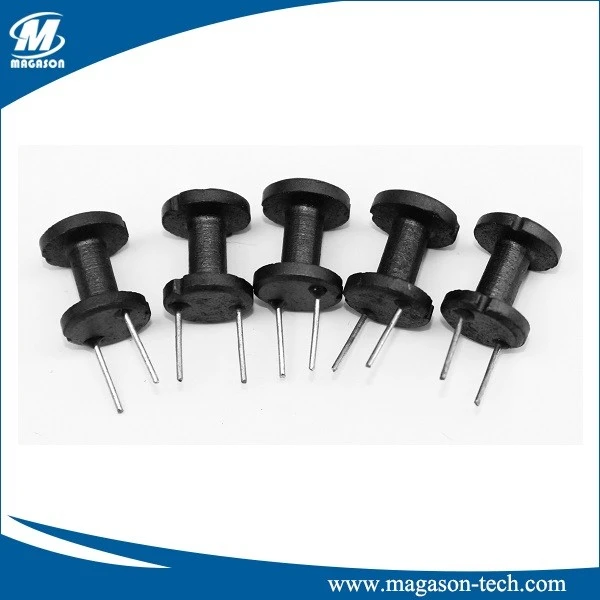

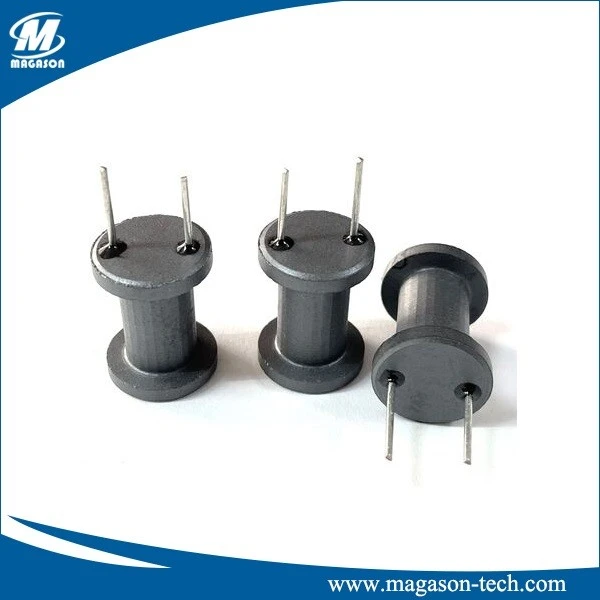

Ferito būgno šerdis yra žaliava būgno induktoriaus ritei, kuri naudojama LED šviesos vairuotojo PCB plokštei, ši šerdis su 2 kaiščiais, 3 kontaktais arba 4 kaiščiais, kad atitiktų plokštės plokštę, tai yra dip induktoriaus šerdis. Medžiaga padengta NiZn ir MnZn galios medžiaga.
Ferito būgno šerdies ritė palaikoma varinės šerdies ritės apvija. Ferito būgno šerdis yra viena iš elektroninių grandinių ar prietaisų savybių. Tai reiškia: pasikeitus srovei, dažniausiai naudojamas didelis fiksuotas induktorius (pvz., virpesių ritė, reguliuojamas induktyvumas ir kt.) yra laikomas ašiniu induktoriumi, patogus pritaikymas panašus į ašinį induktorių, tačiau bendras induktyvumas gali turėti didesnį tūrį, srovė bus padengta viela (arba verpalais) tiesiai aplink rėmą, tada magnetinė šerdis arba varinė širdis, geležinė šerdis ir tt į ertmės rėmą, siekiant pagerinti induktyvumą. Rėmas paprastai yra pagamintas iš plastiko, gumos medžio, keramikos ir gali būti įvairių formų pagal faktinius poreikius. Ferito būgno šerdyje paprastai nenaudojamas rėmas, o uždedamas emaliuotas laidas tiesiai aplink magnetinę šerdį.
| Tipas | Matmenys (mm) | |||||
| A | B | D | E | F | P | |
| DR4.2 * 6.3S | 4.2±0.15 | 2.0±0.2 | 6.3±0.2 | 1.65 | 3.0±0.3 | 2 |
| DR4.4 * 5.5S | 4.4±0.15 | 2.3±0.15 | 5.5±0.2 | 1.6 | 1.6±0.2 | 2.5 |
| DR6 * 8S | 6.0±0.2 | 2.5±0.15 | 8.0±0.25 | 2 | 4.0±0.2 | 3 |
| DR6 * 10S | 6.0±0.2 | 2.7±0.15 | 10.0±0.3 | 2 | 6.0±0.2 | 3 |
| DR7 * 9S | 7.0±0.2 | 3.0±0.15 | 9±0.3 | 2.15 | 4.7±0.2 | 5 |
| DR7.8 * 6.4S | 7.8±0.2 | 3.25±0.2 | 6.4±0.2 | 1.3 | 3.75±0.15 | 5 |
| DR8 * 8S | 8.0±0.2 | 3.5±0.2 | 8.0±0.3 | 2 | 4.0±0.2 | 5 |
| DR9 * 10S | 9.0±0.25 | 3.6±0.2 | 12.0±0.3 | 2.5 | 5.5±0.3 | 5 |
Funkcija
- Padalinta į magnetines šerdis be kreipiamųjų kaiščių (DR) ir serijas su kreipiamaisiais kaiščiais (DRWW~DR4W), serija su kreipiamaisiais kaiščiais yra lengvai pakabinama laidus ir yra plačiai naudojama kištukiniuose I formos induktoriuose, kištukiniuose ekranavimo induktoriuose, ir įskiepių diegimas yra patogus.
- Apvyniojus magnetinę šerdį, ji turi gerą srovės varžą, aukštą Q vertę ir stabilų induktyvumą esant aukštiems dažniams.
- Dėl puikaus stabilumo ir gebėjimo ilgą laiką atsispirti skilimui, jis plačiai naudojamas kai kuriose sudėtingose grandinėse arba didelėse grandinėse.
- DR3W ir DR4W serijos, galinčios apvynioti dvi apvijas.
Taikymas
- Taikoma DC-DC lygintuvams arba kaip žemos eilės induktyvumo filtrai
- Spalvos kodo induktyvumas, didžiausias ritė, apvijos induktyvumas, kištukinis induktyvumas, tiesinis induktyvumas
- Plačiai naudojamas grandinės įtampos reguliavimui, garsiniams signalams, signalizacijai ir apsaugos įrangai
