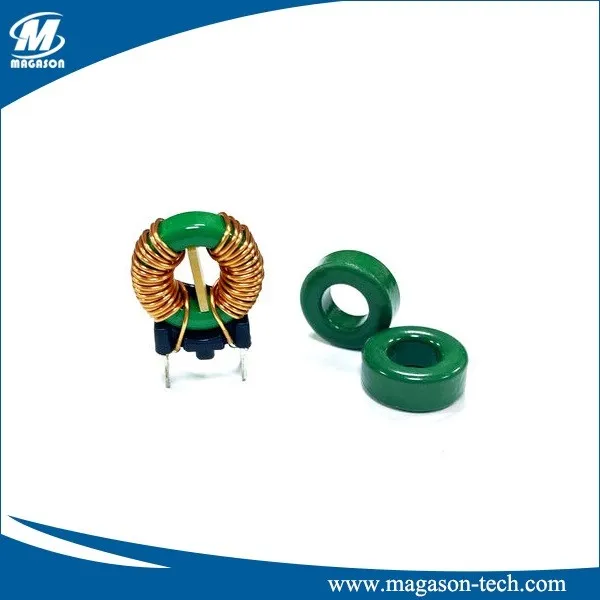

Ferito žiedai yra keraminiai junginiai, pasižymintys magnetinėmis savybėmis. Medžiagos dažniausiai yra metalo oksido keramika, susidedanti iš geležies, nikelio-Zinko ar mangano-Zinko oksidų. Ferito žiedo šerdys yra tešlos riešutų formos arba cilindrinės formos ferito gabalėliai.
Ferito žiedų tikslas yra slopinti grandinės triukšmą be įžeminimo. Ferito žiedo šerdys slopina ne tik trikdžius, bet ir triukšmą, skerspjūvį ir kitus aukšto dažnio sutrikimus, susijusius su tiekimo įtampos linijomis, duomenų signalo linijomis ir žemės plokštumomis. Ferito žiedo šerdys dažnai naudojamos plokštėse, skirtose parazitiniams svyravimams, RF sukabinimui ir maitinimo šaltinio atsiejimui.
Ferito žiedinių šerdžių pranašumai
- Suteikia didelį atsparumą ir magnetinį efektyvumą išoriniams magnetiniams laukams.
- Jų vienodi skerspjūviai, lengvas svoris ir mažas dydis sumažina plotą, užimtą ant plokštės lentos.
- Toroidinė ferito žiedinių šerdžių forma palengvina magnetinį srautą, todėl sumažina radiacijos tikimybę.
- Aplinkai.
- Maža varža padidina sistemos ar grandinės efektyvumą ir elektrinį efektyvumą, kur naudojamos ferito žiedo šerdys.
| Šerdžių tipas | Matmenys (mm) | Efektyvus parametras | Al vertė | ||||||||
| D1 | D2 | H | AE (M㎡) | Le (mm) | VE (mm³) | P3 | H6K | H8K | H10K | svoris (g) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
