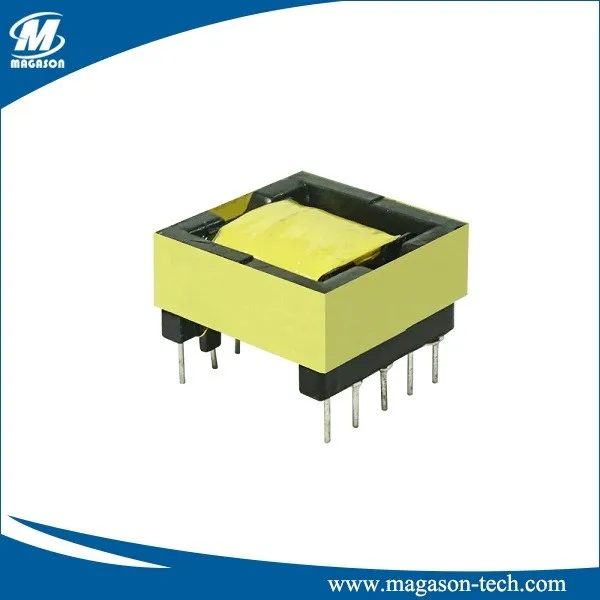

Impulsinis transformatorius (aukšto dažnio transformatorius) yra vienos rūšies transformatorius, sukurtas ir optimizuotas įtampos impulsų perdavimui tarp dviejų apvijų ir prijungtai apkrovai. Šio tipo transformatoriai naudojami signalams perduoti valdymo grandinėse, turinčiose mažesnę galią, ir esminius komponentus didelės galios SMPS.
Impulsinių transformatorių konstrukcijos labai skiriasi pagal galią, induktyvumą, įtampos lygį (nuo mažo iki aukšto), veikimo dažnį, dydį, varžą, dažnių juostos plotį (dažnio atsaką), pakuotę, apvijų talpą ir kitus parametrus. Dizaineriai stengiasi sumažinti parazitinius elementus, tokius kaip nuotėkio induktyvumas ir apvijų talpa, naudodami apvijų konfigūracijas, kurios optimizuoja jungtį tarp apvijų. Šie transformatoriai ir magnetiniai komponentai yra vienas iš pagrindinių maitinimo šaltinio komponentų.
Šie impulsiniai transformatoriai valdo sroves ir įtampą impulsų pavidalu, todėl dažniausiai naudojami kaip izoliuojantys transformatoriai galios elektroninėse grandinėse, kad atskirtų šaltinį ir apkrovą. Šis transformatorius naudojamas radare, televizoriuje, skaitmeniniuose kompiuteriuose ir daugelyje kitų. Pagrindinės impulsų transformatoriaus funkcijos yra šios:
- Įtampos impulso amplitudė gali būti keičiama
- Impulso poliškumą galima keisti
- Galima sujungti skirtingus impulsų stiprintuvo etapus
- Naudojamas kaip izoliacinis transformatorius
Impulsinio transformatoriaus pranašumai yra šie.
- Mažas pagal dydį
- Aukšta izoliacijos įtampa
- Nebrangus
- Išorinis maitinimo šaltinis nėra būtinas
- Jis veikia aukštu dažniu.
- Jis gali perduoti didelę energiją
- Apima daugiau apvijų
- Vengia klaidžiojančių srovių
- Suteikia izoliaciją ir kontrolę
Elektroninė specifikacija (tik pvz.)
| Tipas | Induktyvumas | Posūkių santykis | DCR | Hi-pot |
| (10Khz / 0,1 tipas) | (Ω maks.) | (Pri-Sec) | ||
| EFD12 | 27uH±10 % | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250VAC |
| EFD15 | 4.{1}}mH±6 % | 1:1 | 6.25:6.25 | 1000VDC |
| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000VDC |
Pastaba:
- Visi aukščiau išvardyti duomenys yra tik nuoroda. Magason pasilieka teisę keisti arba peržiūrėti specifikaciją be išankstinio įspėjimo.
- Išsamią specifikaciją galima gauti paprašius.
- Galimos pritaikytos specifikacijos, dėl išsamesnės informacijos susisiekite su Magason.
Savybės
Maži nuostoliai, didelis efektyvumas, žema šiluma, mažas triukšmas, mažas dydis
Prisitaikykite prie įvairios ekstremalios aplinkos
Programos
Projektinė galia: 1-10KW
Modelis: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR ir kt
Veikimo dažnis: 10 ~ 500 KHZ
LED maitinimo šaltinis, mobiliojo telefono įkroviklis, maitinimo adapteris, skaitmeninis fotoaparatas, pavaros transformatorius, PFC
Induktyvumo ritės, rezonansiniai induktoriai, pagalbiniai transformatoriai, DC-DC keitikliai, rankiniai perjungiamojo maitinimo šaltinio įkrovikliai ir kt.
